Was ist ein Doppelspindel-Bearbeitungszentrum und ist es das Richtige für Ihre Werkstatt?

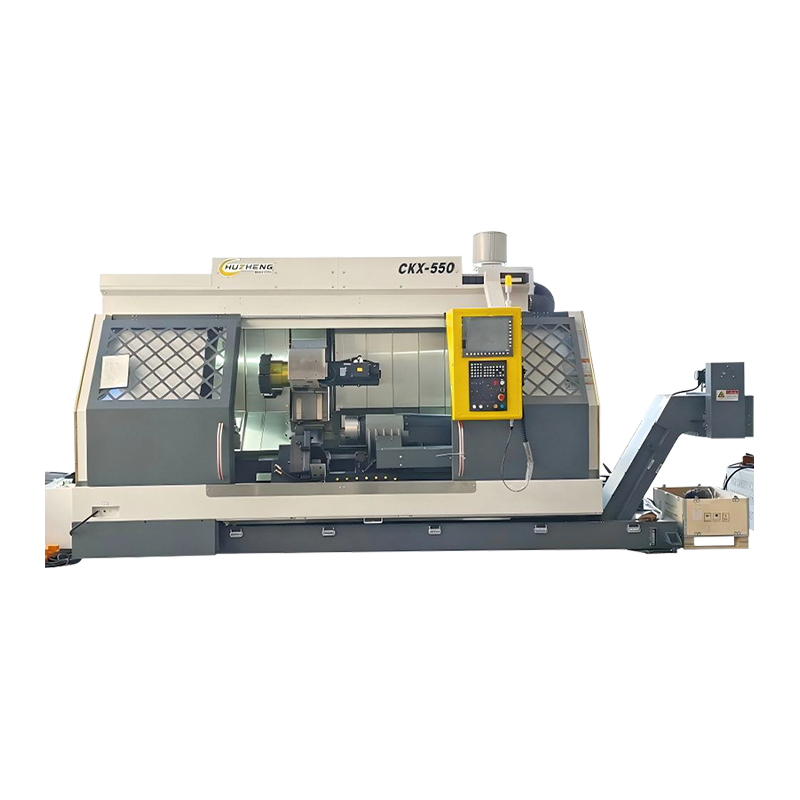

Was ist ein Doppelspindel-Bearbeitungszentrum?

Ein Doppelspindel-Bearbeitungszentrum ist eine CNC-Werkzeugmaschine, die mit zwei unabhängigen Spindeln ausgestattet ist, die jeweils ein Schneidwerkzeug halten und drehen können und auf einer einzigen Maschinenplattform montiert sind. Im Gegensatz zu einem Standard-Einspindel-Bearbeitungszentrum, bei dem eine Spindel alle Schneidvorgänge nacheinander ausführt, ermöglicht ein Doppelspindel-Bearbeitungszentrum die gleichzeitige Bearbeitung von zwei Werkstücken oder die Bearbeitung eines einzelnen Werkstücks von zwei Seiten oder mit zwei verschiedenen Werkzeugen gleichzeitig, je nach Konfiguration der Maschine.

Das Konzept ist einfach: Wenn eine Spindel ein Teil pro Zyklus produziert, können zwei parallel laufende Spindeln zwei Teile gleichzeitig produzieren – was den Durchsatz effektiv verdoppelt, ohne die Stellfläche, die Bediener oder die Maschinenfläche proportional zu verdoppeln. In der Praxis hängt der tatsächliche Produktivitätsgewinn von der Teilegeometrie, dem Grad der Gleichzeitigkeit beider Spindeln und der Integration der Maschine in die Produktionszelle ab. Aber bei Großserienanwendungen mit geeigneten Teilefamilien sind Doppelspindel-CNC-Bearbeitungszentren eines der leistungsstärksten verfügbaren Werkzeuge zur Reduzierung der Zykluszeit und der Kosten pro Teil.

Doppelspindelmaschinen sind in verschiedenen Konfigurationen erhältlich – vertikale und horizontale Ausrichtung, feste und unabhängig bewegliche Spindelanordnungen und mit unterschiedlichem Grad der Achssynchronisation zwischen den beiden Spindeln. Jede Konfiguration eignet sich für unterschiedliche Teiletypen und Produktionsszenarien. Deshalb ist es wichtig, die Optionen genau zu verstehen, bevor Sie eine Kaufentscheidung treffen.

So funktioniert ein Doppelspindel-Bearbeitungszentrum

Auf Maschinenebene a Doppelspindel-Bearbeitungszentrum arbeitet nach den gleichen grundlegenden CNC-Prinzipien wie jedes Standard-Bearbeitungszentrum – servoangetriebene Linearachsen, ein Werkzeugwechsler, ein Kühlmittelsystem und eine CNC-Steuerung – aber mit der zusätzlichen Komplexität, zwei Spindeln und die damit verbundenen Werkstückhalterungen, Werkzeuge und Bewegungspfade gleichzeitig zu verwalten. Die CNC-Steuerung muss die Bewegungen beider Spindelköpfe relativ zu ihren jeweiligen Werkstücken koordinieren und sicherstellen, dass sich die beiden Bearbeitungsvorgänge weder physisch noch dynamisch gegenseitig beeinträchtigen.

Synchronisierter vs. unabhängiger Spindelbetrieb

Im synchronisierten Modus führen beide Spindeln gleichzeitig identische Werkzeugbahnen an identischen Werkstücken aus – ein NC-Programm steuert beide Spindeln spiegelbildlich oder als direkte Kopie. Dies ist die gebräuchlichste Betriebsart für die Massenproduktion identischer Teile wie Automobilkomponenten, Hydraulikventilkörper oder Pumpengehäuse. Die Zykluszeit pro Teil ist im Wesentlichen die gleiche wie bei einer Einspindelmaschine, die Leistung verdoppelt sich jedoch, da zwei Teile pro Zyklus fertiggestellt werden.

Im unabhängigen Modus verfügt jede Spindel über einen eigenen Werkzeugweg und kann völlig unterschiedliche Vorgänge gleichzeitig ausführen. Dies ist nützlich, wenn ein Teil bearbeitet wird, das unterschiedliche Einstellungen erfordert – zum Beispiel führt Spindel 1 das Schruppfräsen durch, während Spindel 2 das Fertigbohren des zuvor geschruppten Werkstücks durchführt – wodurch die Maschine effektiv als zwei Maschinen in einem Gehäuse betrieben werden kann. Der unabhängige Betrieb erfordert eine Steuerung, die in der Lage ist, zwei völlig separate NC-Programme gleichzeitig auszuführen, eine Funktion, die bei modernen High-End-CNC-Systemen wie Fanuc-, Siemens- und Mitsubishi-Mehrkanalsteuerungen verfügbar ist.

Spindelkopfanordnungen

Die physische Anordnung der beiden Spindeln variiert je nach Maschinenkonstruktion erheblich. Bei Doppelspindelkonfigurationen mit fester Teilung sind beide Spindeln in einem festen Abstand voneinander auf demselben Spindelkopfgussteil montiert und teilen sich alle Achsenbewegungen. Dies ist das einfachste und steifste Design, ideal für Teilefamilien mit konsistenten Merkmalsabständen. Konstruktionen mit variabler Steigung ermöglichen die Anpassung des Abstands zwischen den beiden Spindeln – entweder manuell oder unter CNC-Steuerung –, um unterschiedliche Teileabstände und Vorrichtungsanordnungen zu berücksichtigen. Einige fortschrittliche Doppelspindel-CNC-Bearbeitungszentren montieren jede Spindel auf völlig unabhängigen Achsen, wodurch jede Spindel ihren eigenen X-, Y- und Z-Verlauf erhält und völlig unterschiedliche Bearbeitungen an Teilen möglich sind, die an beliebiger Stelle innerhalb ihres jeweiligen Arbeitsbereichs positioniert sind.

Vertikale vs. horizontale Bearbeitungszentren mit zwei Spindeln

So wie Einspindel-Bearbeitungszentren in vertikaler (VMC) und horizontaler (HMC) Konfiguration erhältlich sind, sind Doppelspindelmaschinen in beiden Ausrichtungen erhältlich – und die Wahl zwischen ihnen hat die gleichen Auswirkungen wie bei Einspindelmaschinen, verstärkt durch die zusätzliche Komplexität von zwei Spindeln.

Vertikale Bearbeitungszentren mit zwei Spindeln

Bei einem vertikalen Bearbeitungszentrum mit zwei Spindeln zeigen beide Spindeln nach unten und die Werkstücke werden unten auf einem horizontalen Tisch befestigt. Diese Konfiguration ist für Bediener, die mit herkömmlichen VMCs vertraut sind, intuitiv und eignet sich gut für flache oder prismatische Teile, die nur von der Oberseite aus bearbeitet werden müssen. Die beiden Spindeln sind typischerweise nebeneinander entlang der X-Achse angeordnet, am gebräuchlichsten ist die Anordnung mit fester Teilung. Die Spanabfuhr ist weniger günstig als bei horizontalen Konfigurationen, da die Späne auf das Werkstück und die Vorrichtung fallen, was eine stärkere Beachtung der Kühlmittelrichtung und des Vorrichtungsdesigns erfordert, um eine Spanansammlung in kritischen Bereichen zu verhindern.

Horizontale Bearbeitungszentren mit zwei Spindeln

Ein horizontales Bearbeitungszentrum mit zwei Spindeln positioniert beide Spindeln horizontal und zeigt auf Werkstücke, die auf vertikalen Palettenflächen montiert sind. Die horizontale Ausrichtung hat einen natürlichen Vorteil beim Spänefall – die Schwerkraft zieht die Späne von der Schneidzone weg und nach unten in den Späneförderer – was besonders wichtig bei der Massenproduktion ist, wo die Zykluszeiten kurz sind und das Spänemanagement sich direkt auf die Oberflächenqualität und die Werkzeuglebensdauer auswirkt. Horizontale Doppelspindelmaschinen sind die vorherrschende Konfiguration bei der Bearbeitung von Antriebssträngen im Automobilbereich, wo Motorblöcke, Zylinderköpfe, Getriebegehäuse und ähnliche Komponenten in extrem hohen Stückzahlen mit engen Toleranzen hergestellt werden.

Echte Produktivitätssteigerungen: Was Sie tatsächlich bekommen

Die theoretische Verdoppelung der Leistung eines Bearbeitungszentrums mit zwei Spindeln klingt verlockend, doch tatsächliche Produktivitätssteigerungen hängen stark davon ab, wie die Maschine eingesetzt, programmiert und integriert wird. Hier ist eine ehrliche Aufschlüsselung, woher die Gewinne kommen und wo die Einschränkungen liegen.

Zykluszeit und Durchsatz

Wenn beide Spindeln völlig synchron an identischen Teilen laufen, ist die produktive Schnittzeit identisch mit einer Einspindelmaschine. Der Gewinn liegt rein im Durchsatz – pro Zyklus werden zwei Teile fertiggestellt statt nur einem, sodass sich die Anzahl der pro Schicht produzierten Teile verdoppelt, während die Maschinenlaufzeit gleich bleibt. Für ein Teil mit einer Zykluszeit von 4 Minuten produziert eine Einspindelmaschine 15 Teile pro Stunde. Der gleiche Zyklus auf einer Doppelspindelmaschine produziert 30 Teile pro Stunde auf der gleichen Grundfläche und mit der gleichen Aufmerksamkeit des Bedieners.

Reduzierung der unproduktiven Zeit

Über die reine Zykluszeit hinaus reduzieren Doppelspindel-Bearbeitungszentren den Anteil der unproduktiven Zeit – Einrichten, Laden, Entladen, Messen – im Verhältnis zur Anzahl der produzierten Teile. Das Laden von zwei Werkstücken in eine Doppelaufspannung dauert nur unwesentlich länger als das Laden von einem, sodass sich die Ladezeit pro Teil ungefähr halbiert. Werkzeugwechsel, Messzyklen und Palettenwechsel werden in ähnlicher Weise über zwei statt über einen Teil amortisiert, was die Gesamtanlageneffektivität (OEE) in Umgebungen mit hohem Mix und mittlerem bis hohem Volumen erheblich verbessert.

Wo die Gewinne begrenzt sind

Nicht alle Operationen profitieren gleichermaßen. Wenn eine Spindel ihren Vorgang deutlich schneller beendet als die andere – aufgrund unterschiedlicher Schnitttiefen, Merkmalskomplexität oder Werkzeugweglänge – bleibt die schnellere Spindel im Leerlauf und wartet darauf, dass die andere den Vorgang abschließt, bevor der Zyklus beendet und Teile entladen werden können. Dieses Problem des „unausgeglichenen Zyklus“ reduziert den effektiven Durchsatzgewinn unter das theoretische Zweifache. Um ausgewogene Zyklen zu erreichen, ist eine sorgfältige Prozessplanung erforderlich. Manchmal müssen Merkmale zwischen den beiden Spindeln neu verteilt oder die Schnittparameter angepasst werden, um die Zykluszeiten anzugleichen. Bei Teilen mit stark asymmetrischer Merkmalsverteilung kann der Nutzen der Doppelspindelbearbeitung eingeschränkt sein, es sei denn, die Maschine unterstützt einen vollständig unabhängigen Betrieb.

Branchen und Anwendungen, in denen sich Doppelspindelmaschinen auszeichnen

Doppelspindel-Bearbeitungszentren sind keine universelle Lösung – sie bieten den größten Nutzen in bestimmten Produktionsszenarien. Hier sind die Branchen und Teiletypen, in denen sie durchweg eine hohe Kapitalrendite vorweisen:

• Komponenten des Automobil-Antriebsstrangs: Motorblöcke, Zylinderköpfe, Kurbelwellenlagerdeckel, Pleuel, Getriebegehäuse und Differentialgehäuse sind allesamt großvolumige, geometrisch konsistente Teile, die sich ideal für die synchronisierte Doppelspindelbearbeitung eignen. Große Tier-1-Zulieferer und OEM-Bearbeitungslinien verlassen sich für diese Komponenten stark auf horizontale Bearbeitungszentren mit zwei Spindeln.
• Hydraulik und Pneumatik: Ventilkörper, Verteilerblöcke, Zylinderendkappen und Pumpengehäuse sind typischerweise prismatische Teile, die in mittleren bis großen Stückzahlen mit konsistenten Geometrien bearbeitet werden – eine perfekte Ergänzung für Doppelspindel-VMCs mit Palettenautomatisierung.
• Komponenten medizinischer Geräte: Orthopädische Implantatkomponenten, Körper chirurgischer Instrumente und Gehäuse implantierbarer Geräte sind häufig kleine Präzisionsteile, die in moderaten Mengen aus Titan oder Edelstahl hergestellt werden. Die Bearbeitung mit zwei Spindeln reduziert die Kosten pro Teil bei diesen hochwertigen, kostensensiblen Anwendungen erheblich.
• Strukturbauteile für die Luft- und Raumfahrt: Halterungen, Beschläge, Rippen und Befestigungskomponenten aus Aluminium oder Titan profitieren von der Verarbeitung mit zwei Spindeln, wenn die jährlichen Mengen ausreichen, um eine spezielle Vorrichtung für beide Spindeln zu rechtfertigen.
• Gehäuse für Unterhaltungselektronik: Aluminiumgehäuse, Kühlkörper und Strukturrahmen für Elektronikprodukte werden in sehr großen Mengen mit einheitlicher Geometrie hergestellt und eignen sich daher gut für die Integration von Doppelspindel-VMCs in automatisierte Produktionslinien.
• Allgemeine Lohnbearbeitung: Lohnbetriebe, die wiederkehrende Aufträge derselben Teilefamilie produzieren, profitieren von Doppelspindelmaschinen, wenn eine Kerngruppe von Teilen konsistent genug bearbeitet werden kann, um die für die Produktion in zwei Nutzen erforderlichen Vorrichtungen zu rechtfertigen.

Wichtige zu vergleichende Spezifikationen bei der Bewertung von Bearbeitungszentren mit zwei Spindeln

Beim Vergleich von Doppelspindel-CNC-Bearbeitungszentren verschiedener Hersteller definiert ein Standardsatz an Spezifikationen Leistung, Leistungsfähigkeit und Eignung für Ihre Anwendung. Hier ist, was jede Spezifikation in praktischer Hinsicht bedeutet:

Überlegungen zu Werkzeugen und Vorrichtungen für die Bearbeitung mit zwei Spindeln

Die Werkzeug- und Vorrichtungsanforderungen für ein Bearbeitungszentrum mit zwei Spindeln sind komplexer als für eine Maschine mit einer Spindel, und die Unterschätzung dieser Investition ist ein häufiger Fehler, der die Amortisation der Maschine selbst verzögert.

Passende Werkzeugsätze

Im synchronisierten Modus führen beide Spindeln die gleichen Werkzeugwege mit den gleichen Werkzeugen aus. Um die Maßhaltigkeit zwischen den beiden Teilen zu gewährleisten, müssen die Schneidwerkzeuge in jeder Spindel aufeinander abgestimmt sein – gleiche Wendeschneidplattenqualitäten, gleiche Werkzeuggeometrie, gleiche Rundlauftoleranz und idealerweise die gleiche Standzeit des Werkzeugs. Ein abgenutztes Werkzeug in Spindel 1 und ein frisches Werkzeug in Spindel 2 erzeugen Teile mit unterschiedlichen Oberflächenbeschaffenheiten und Maßergebnissen. Eine disziplinierte Werkzeugverwaltung, einschließlich paarweiser Werkzeugwechsel und konsistenter Verwendung von Voreinstellgeräten, ist für die Aufrechterhaltung der Teilequalität in der Produktion mit zwei Spindeln von entscheidender Bedeutung.

Doppelvorrichtungen und Palettendesign

Für den gleichzeitigen Betrieb zweier Teile sind zwei Spannvorrichtungen erforderlich – entweder zwei unabhängige Vorrichtungen auf einer einzelnen Palette oder zwei separate Paletten, die in ein Palettenwechslersystem geladen werden. Die Konstruktion der Vorrichtung muss jedes Werkstück genau im richtigen Abstand positionieren, um der Spindelsteigung zu entsprechen, die Teile stabil gegen die Schnittkräfte beider Spindeln gleichzeitig halten und ein einfaches, wiederholbares Be- und Entladen ermöglichen. Modulare Vorrichtungssysteme von Anbietern wie Schunk, Lang, Vischer & Bolli oder Jergens werden häufig verwendet, da sie eine schnelle Anpassung an verschiedene Teilefamilien ermöglichen, ohne dass für jede Aufgabe eigene Vorrichtungen von Grund auf neu erstellt werden müssen.

Geteilte vs. unabhängige Werkzeugmagazine

Einige Bearbeitungszentren mit zwei Spindeln teilen sich ein einziges Werkzeugmagazin zwischen beiden Spindeln, wobei der Werkzeugwechsler für die Weiterleitung der Werkzeuge an die richtige Spindel verantwortlich ist. Dies vereinfacht die Magazinhardware, kann jedoch zu Engpässen beim Werkzeugwechsel führen, wenn beide Spindeln gleichzeitig Werkzeuge wechseln müssen. Maschinen mit unabhängigen Magazinen – eines für jede Spindel – beseitigen diese Einschränkung und ermöglichen einen vollständig asynchronen Werkzeugwechsel, was besonders wichtig im unabhängigen Betriebsmodus ist, bei dem sich die beiden Spindeln möglicherweise an unterschiedlichen Punkten in ihren jeweiligen Programmen befinden.

Kostenanalyse: Lohnt sich die Investition in ein doppelspindliges Bearbeitungszentrum?

Ein CNC-Bearbeitungszentrum mit zwei Spindeln kostet in der Regel 30–70 % mehr als eine vergleichbare Maschine mit einer Spindel, je nach Konfiguration, Spindelunabhängigkeit und Automatisierungsintegration. Die Rechtfertigung dieser Prämie muss auf einer realistischen Analyse Ihrer Produktionsanforderungen beruhen und nicht nur auf dem theoretischen Durchsatzmultiplikator.

• Lautstärkeschwelle: Der Aufwand für Vorrichtungsinvestitionen, Programmieraufwand und Verfahrenstechnik für die Doppelnutzenfertigung rechnet sich erst ab einem bestimmten Jahresvolumen. Als grober Richtwert gilt: Bei einer Stückzahl von weniger als 500–1.000 Teilen pro Jahr können die Einsparungen möglicherweise nicht ausreichen, um die zusätzliche Komplexität zu rechtfertigen. Hochvolumige Teile mit Zehntausenden Stück pro Jahr sind gute Kandidaten.
• Platzersparnis: Eine einzelne Doppelspindelmaschine, die 30 Teile pro Stunde produziert, benötigt weitaus weniger Stellfläche als zwei Einzelspindelmaschinen, die die gleiche Leistung erbringen. In Einrichtungen, in denen der Platzbedarf begrenzt ist, kann dies allein die Investition rechtfertigen.
• Arbeitsreduzierung: Ein Bediener kann eine Doppelspindelmaschine verwalten, anstatt zwei separate Maschinen zu überwachen, wodurch die Arbeitskosten pro Teil direkt gesenkt werden und die Bediener mehr Zeit für wertschöpfende Tätigkeiten haben.
• Energieeffizienz: Der Betrieb einer Maschine mit zwei Spindeln verbraucht bei gleicher Leistung insgesamt weniger Energie als zwei Maschinen mit einer Spindel, da Spindelanlauf, Kühlmittelpumpen, Späneförderer und Steuerungssysteme gemeinsam genutzt werden.
• Amortisationszeit: Bei gut abgestimmten Anwendungen sind Amortisationszeiten von 18–36 Monaten realistisch, wenn die Maschine zwei oder drei Schichten pro Tag läuft. Eine schlechte Übereinstimmung der Teile mit der Maschine, eine geringe Auslastung oder häufige Jobwechsel können dazu führen, dass sich die Amortisationszeit deutlich über fünf Jahre hinaus verlängert.

Führende Hersteller von Doppelspindel-Bearbeitungszentren

Mehrere Werkzeugmaschinenhersteller haben sich auf dem Markt für Doppelspindel-Bearbeitungszentren einen guten Ruf erarbeitet, jeder mit unterschiedlichen Stärken in Bezug auf Konfigurationsoptionen, Präzisionsniveaus und Zielbranchen. Berücksichtigen Sie bei der Bewertung von Lieferanten nicht nur die Maschinenspezifikationen, sondern auch die Verfügbarkeit von anwendungstechnischem Support, Ersatzteilen und Service vor Ort.

• Chiron-Gruppe (Deutschland): Spezialisiert auf Hochgeschwindigkeits-Vertikalbearbeitungszentren mit zwei Spindeln und Konfigurationen mit fester und variabler Teilung, die häufig in Automobil- und Medizinanwendungen eingesetzt werden. Bekannt für sehr schnelle Werkzeugwechselzeiten und hohe Präzision.
• Mazak (Japan/USA): Bietet Doppelspindelkonfigurationen für alle seine VARIAXIS- und HCN-Serien mit starker Mehrkanal-CNC-Fähigkeit und Palettenautomatisierungsoptionen für flexible Fertigungssysteme.
• Makino (Japan): Die horizontalen Bearbeitungszentren der a-Serie mit Doppelspindeloptionen sind Benchmark-Maschinen für die Bearbeitung von Automobil-Antriebssträngen und bekannt für ihre Steifigkeit, thermische Stabilität und Präzision.
• Grob Systems (Deutschland/USA): Produziert hochspezialisierte 4- und 5-Achsen-Bearbeitungszentren mit zwei Spindeln für Antriebsstränge und strukturelle Luft- und Raumfahrtkomponenten mit umfassender Integration in automatisierte Transferliniensysteme.
• Brother Industries (Japan): Die Doppelspindel-Gewindeschneidzentren und kompakten VMCs der Speedio-Serie sind beliebt für die Hochgeschwindigkeitsbearbeitung kleiner Teile in der Elektronik- und Präzisionskomponentenfertigung.
• Doosan (Südkorea): Bietet horizontale Bearbeitungszentren mit zwei Spindeln in der DNM- und DCM-Serie und bietet eine kostengünstige Option für mittelgroße Automobil- und allgemeine Industrieanwendungen.
