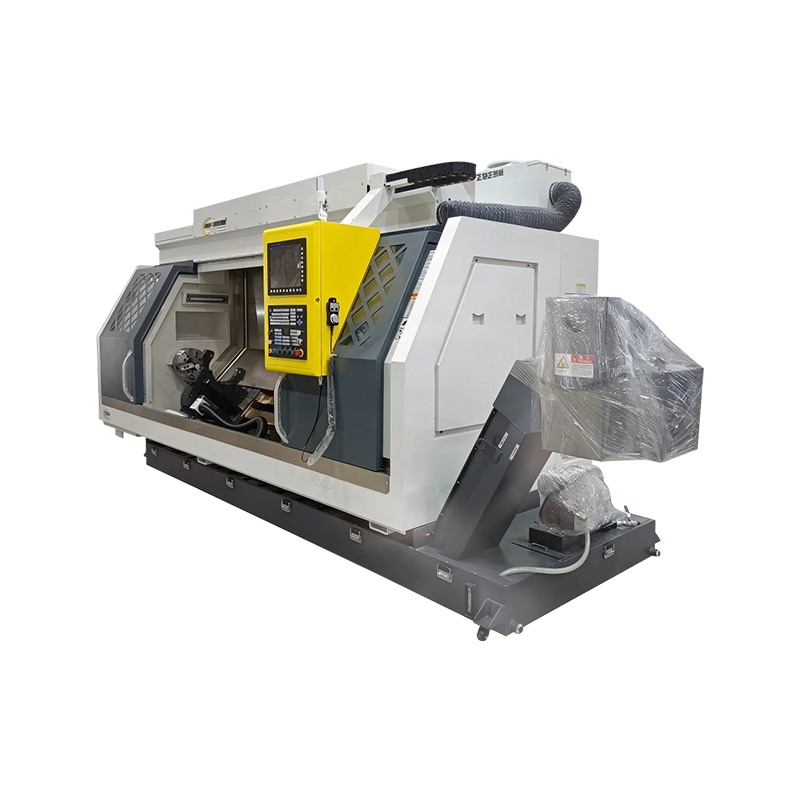

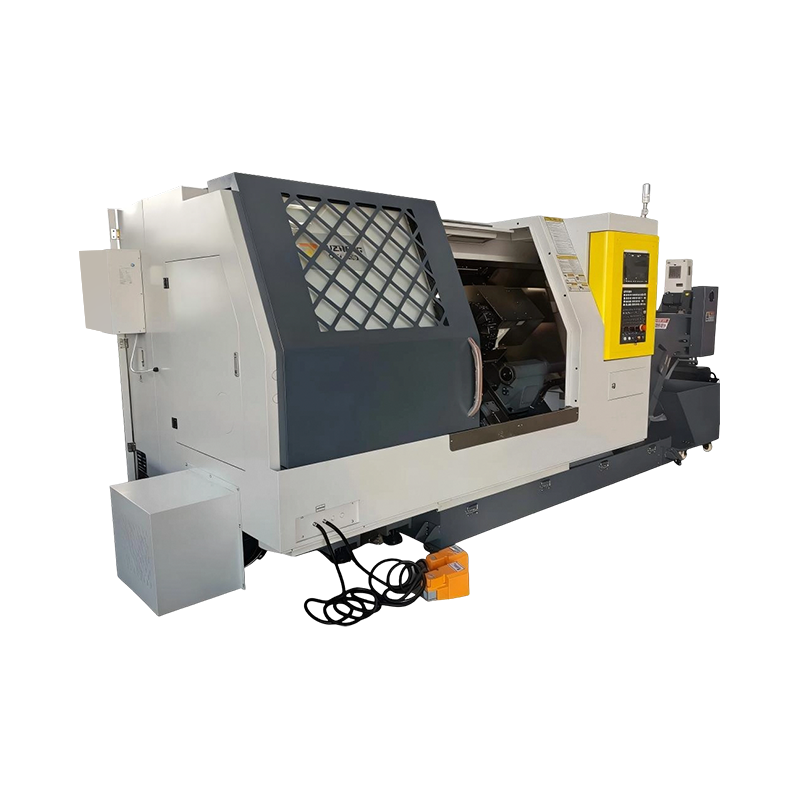

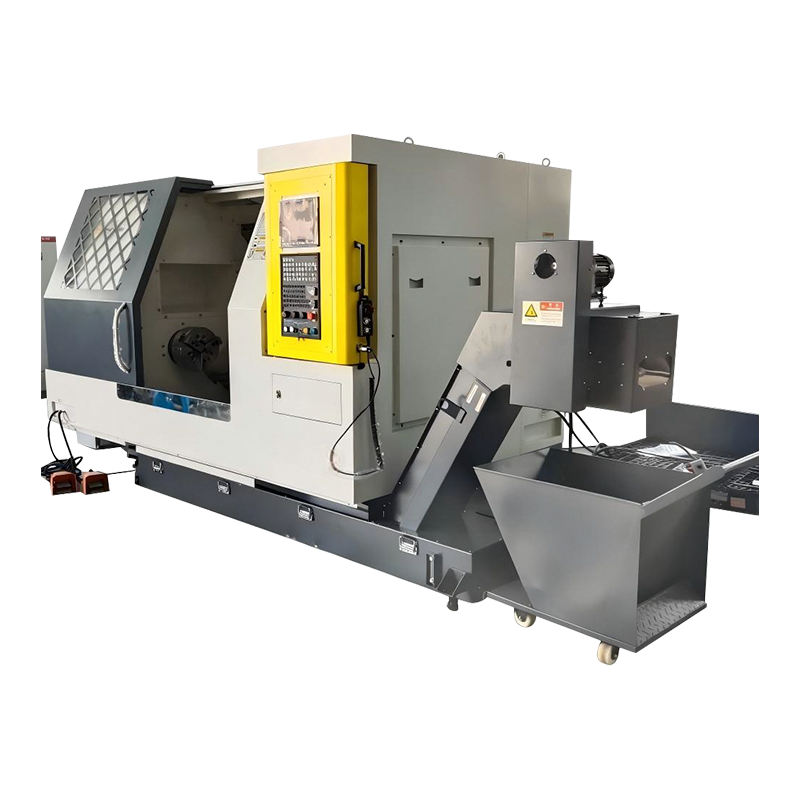

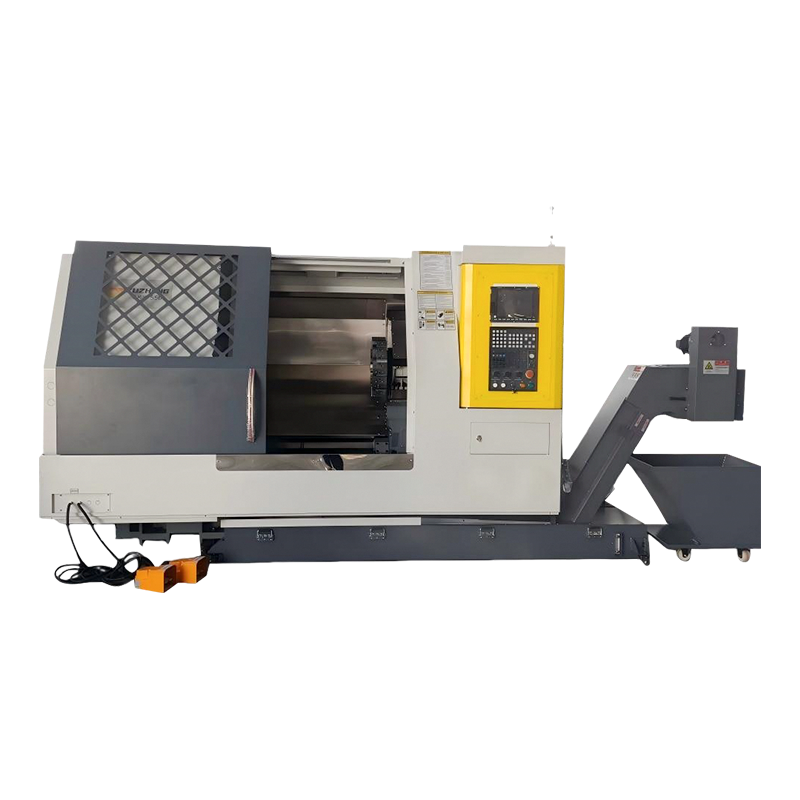

CKD-Serie – Standardmodell, Doppelspindel-Dreh- und Fräsmaschine

Basiseinführung

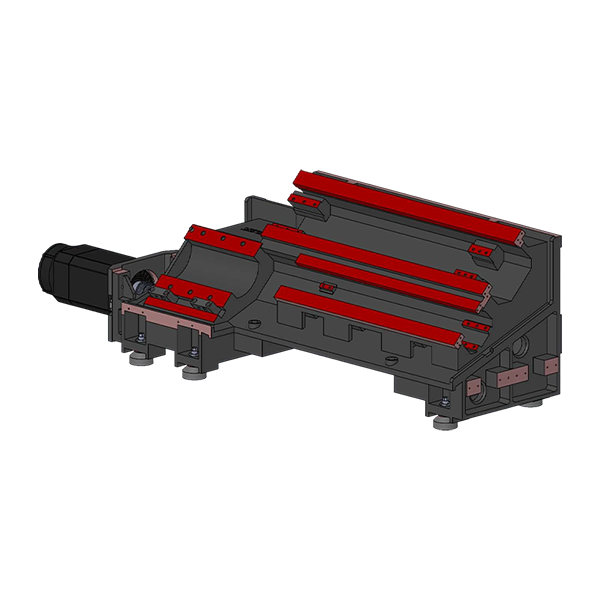

Nimmt eine robuste Grundstruktur mit hoher Steifigkeit und hoher Härte an.
Sowohl die Z-Achse als auch die W-Achse verfügen über ein Hard-Rail-Design. Die Basis ist mit einer dichten und verstärkten Rippenstruktur ausgestattet, die die optimale Steifigkeit der Basis und des Schrägbetts erhält. Dadurch werden die Werkstückbelastbarkeit und die dynamische Horizontalgenauigkeit des Werkstücks effektiv erhöht.

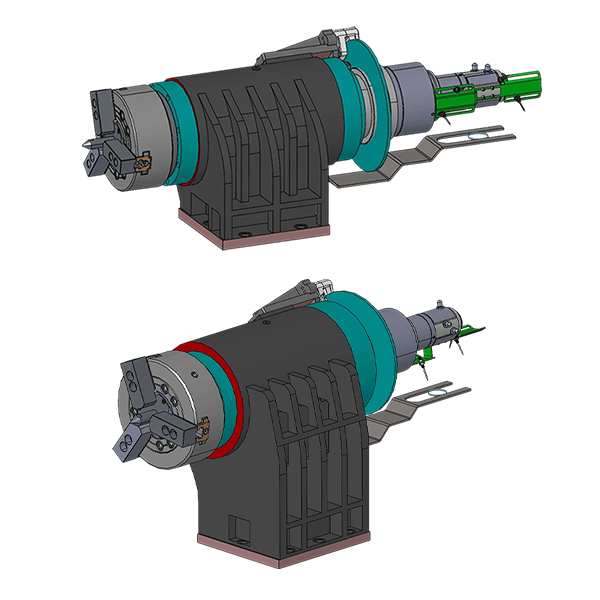

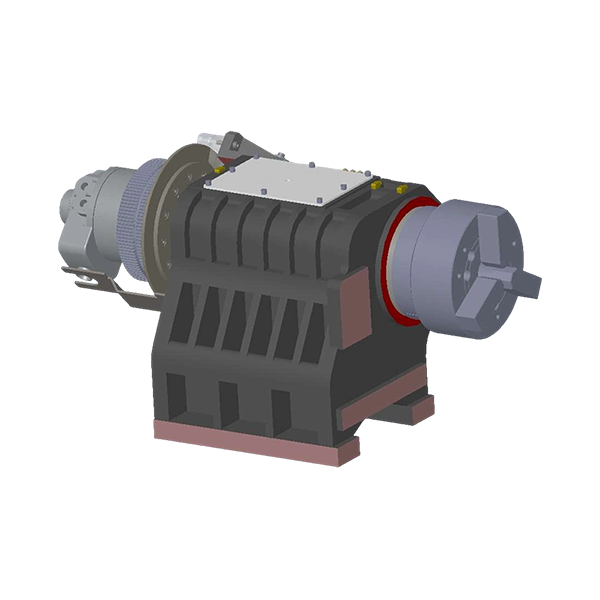

Spindelkopf/Drehmomentwert

Mechanische Hochleistungsspindel
Der Spindelstock verfügt über ein integriertes geschlossenes Design, das die strukturelle Steifigkeit deutlich erhöht. Dieses Design verhindert wirksam die Auswirkungen von Resonanzen und thermischen Veränderungen und verbessert dadurch die Steifigkeit und Stabilität der Schneidvorgänge.

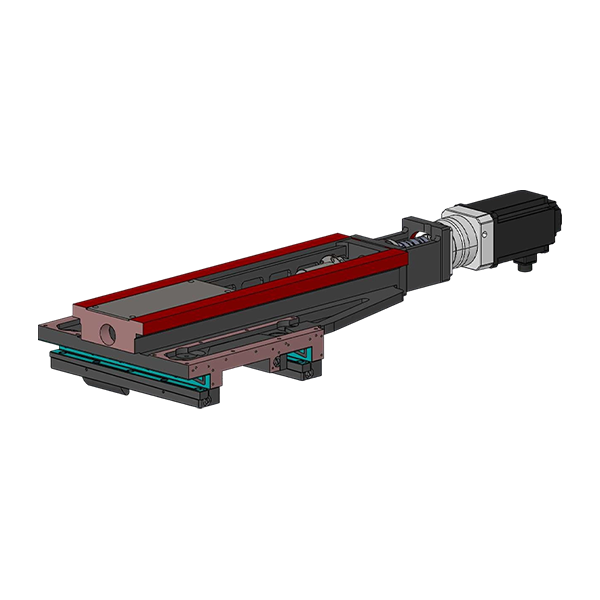

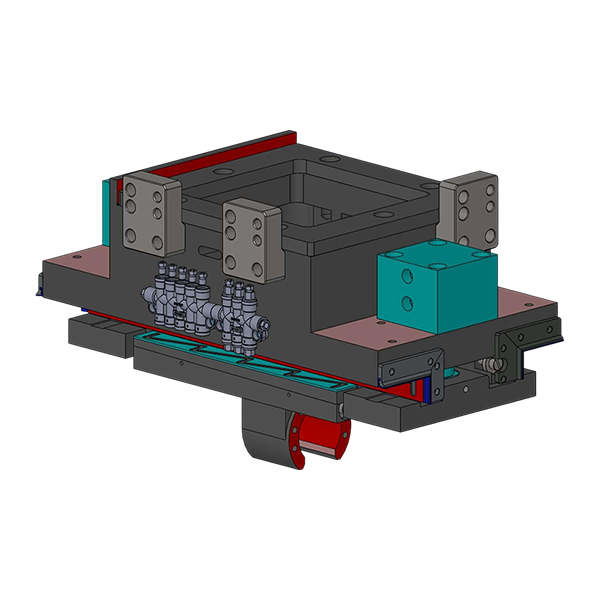

Sattel

·Die Y-Achse verfügt über eine doppelt gehärtete Führungsbahnanordnung, die die effektive Spannweite erhöht und eine optimale Steifigkeit für den Schnittvorschub bietet.
·Die Basis verfügt über einen besonders großen Spannquerschnitt, der die effektive Unterstützung und Stabilität verbessert, wenn sich die Sattelvorschubachse nach links und rechts bewegt.
·Die Basis ist mit einer statischen Genauigkeitseinstellvorrichtung ausgestattet, die den Durchhang des Sattels und die Torsionsverformung der XZ-Achse, die durch die große Spannweite der gehärteten Führungsbahn verursacht wird, effektiv verbessert und so eine optimale Geradheit für die interpolierte Bewegung der Y-Achse gewährleistet.

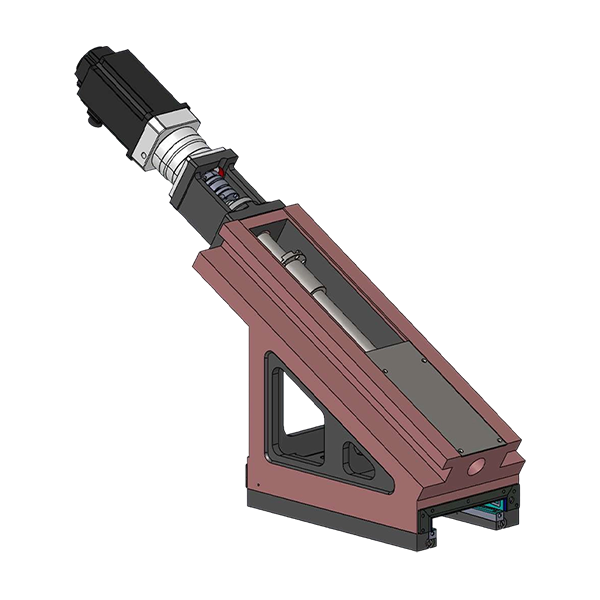

Kompensation für Y-Achse

·Die X-Achse verfügt über eine Doppel-Hard-Rail-Konfiguration, die die effektive Spannweite erhöht und eine optimale Steifigkeit für den Schnittvorschub bietet.
·Die dreieckige Gleitbasis verfügt über einen besonders großen Spannquerschnitt, der die effektive Unterstützung und Stabilität bei der Auf- und Abbewegung der Sattelvorschubachse verbessert.
·Die Vorrichtung zur Einstellung der statischen Genauigkeit des Sattels verbessert wirksam die Torsionsverformung der oberen Gleitbasis in XY-Achsenrichtung, die durch die große Spannweite der harten Schiene verursacht wird, und gewährleistet so eine optimale Bewegungsgeradheit für die kompensierte Y-Achse.

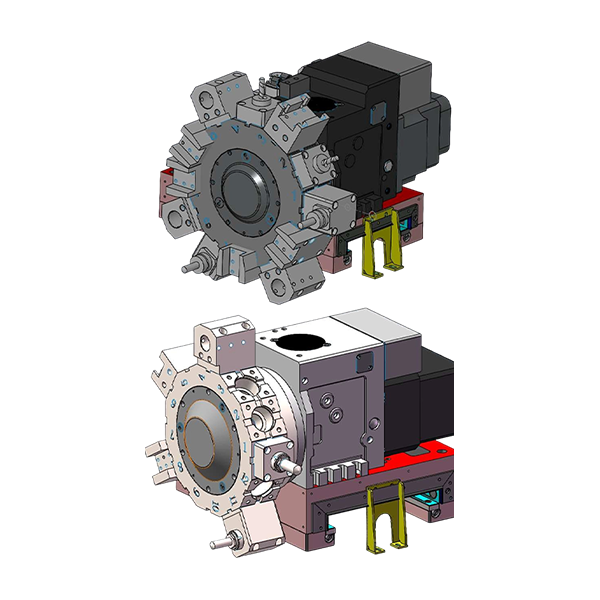

Power-Turm

CKD550
·Das großspannige Schienendesign des Oberschlittens erhöht die Schnittsteifigkeit und erhöht die Stabilität erheblich.
·Die Revolverdrehung wird durch einen Servomotor gesteuert, was eine schnelle und zuverlässige Werkzeugauswahl ermöglicht. Es verfügt über einen BMT55-Revolver mit 12-Stationen-Design, der die Hochleistungsfräsleistung der Y-Achsen-Interpolationsmaschine verbessert.
CKD750
·Das großspannige Schienendesign des Oberschlittens erhöht die Schnittsteifigkeit und erhöht die Stabilität erheblich.
·Die Revolverdrehung wird durch einen Servomotor gesteuert, was eine schnelle und zuverlässige Werkzeugauswahl ermöglicht. Es verfügt über einen BMT65-Revolver mit 12-Stationen-Design, der die Hochleistungsfräsleistung der Y-Achsen-Interpolationsmaschine verbessert.

Reitstock

Die W-Achse verfügt über eine doppelt gehärtete Führungsbahnanordnung, die die effektive Spannweite erhöht und eine optimale Vorschubsteifigkeit bietet.

Elektrische Spindel

CKD550
·Die W-Achsen-Unterspindel ist eine elektrische Spindel mit einer Leistung von 235 Nm, die die synchrone Drehung der Haupt- und Unterspindel effektiv verbessert und so eine optimale Vorschubsteifigkeit bietet.
·Spannfutter A2-6 (10 Zoll), Dreibackenspanner und doppelter hydraulischer Auswerferstiftantrieb, praktisch für Werkstücke, die Teile vom Typ Auswerferstift erfordern.

CKD750
·Die W-Achsen-Unterspindel ist eine elektrische Spindel mit einem Drehmoment von 350 Nm, die die synchrone Drehung der Haupt- und Unterspindel effektiv verbessert und so eine optimale Vorschubsteifigkeit bietet.
·Spannfutter A2-8 (12 Zoll), Dreibackenspanner und Auswerferstift mit doppeltem Hydraulikantrieb, praktisch für Werkstücke, die Teile vom Typ Auswerferstift erfordern.

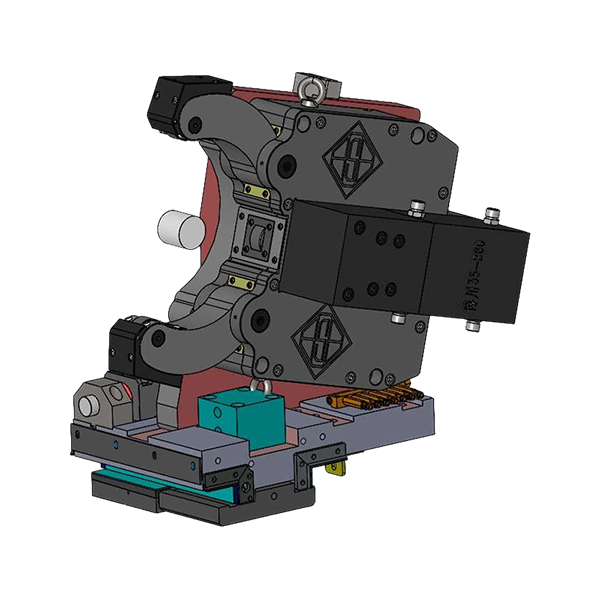

Mittelauflage

Die Mittelauflage der W-Achse folgt dem Z-Achsen-Sattel, was die synchrone Drehung der Werkstücke auf der Haupt- und Nebenspindel effektiv verbessert.
