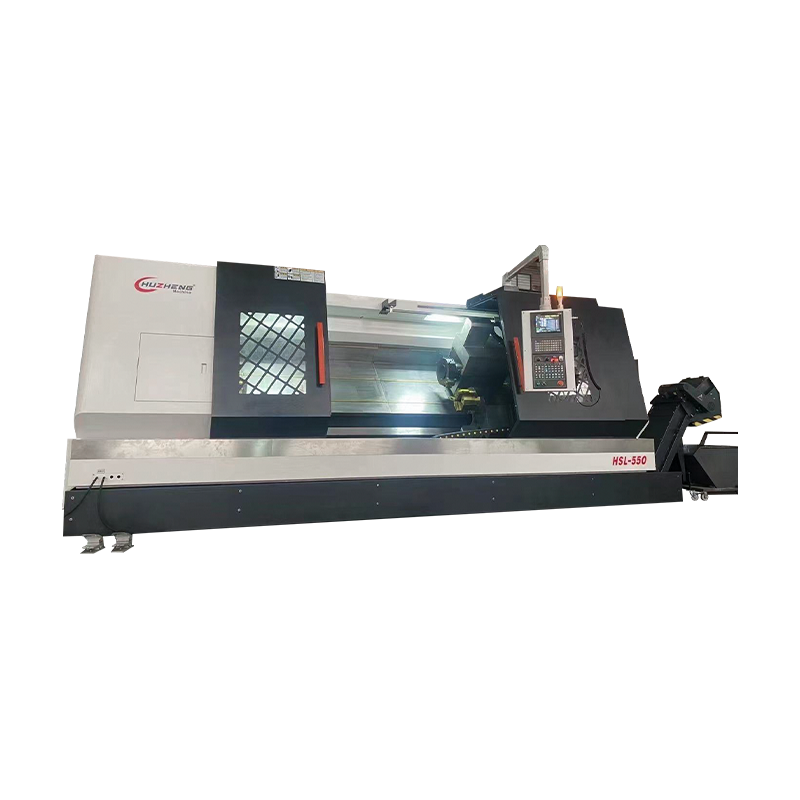

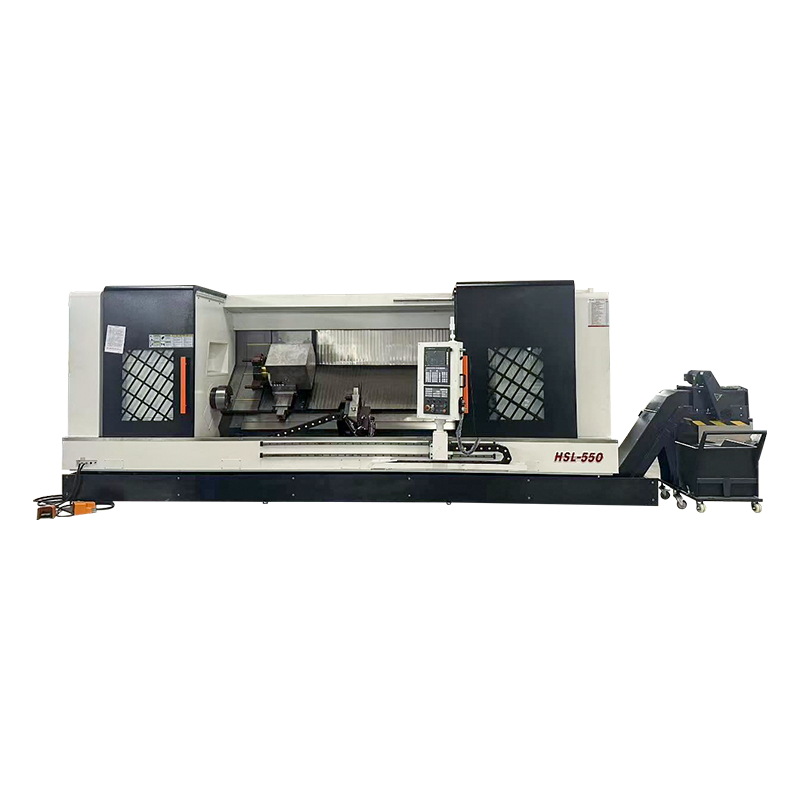

HSL-Serie – Hochleistungs-Dreh- und Fräsmaschine mit zwei Spindeln

Was „Hochleistung“ beim CNC-Schneiden wirklich bedeutet

In echten Werkstätten geht es bei „Heavy-Duty“ weniger um das Gewicht der Broschüre als vielmehr darum, ob die Maschine die Geometrie halten kann, wenn Sie die Spanlast schieben. Eine praktische Regel: Starrheit zeigt sich als stabile Spindellast, gleichmäßige Oberflächengüte und wiederholbare Abmessungen unter gleichen Schnittparametern. Wenn Ihre Teile nach ein paar Stunden zu driften beginnen, ist der begrenzende Faktor normalerweise die Struktur, die Führungsbahnunterstützung oder das thermische Verhalten – und nicht der Werkzeugweg.

Steifigkeitsindikatoren können vom Käufer überprüft werden

• Schneiden Sie das gleiche Element zu Beginn und am Ende einer Schicht aus. Vergleichen Sie Größendrift (thermische Struktur).
• Achten Sie auf den Beginn des Ratterns, wenn der Vorschub zunimmt – frühes Rattern weist oft auf eine schwache Schleifensteifigkeit hin.
• Überprüfen Sie die Achsenumkehrmarkierungen an geraden Wänden – hier erscheinen Spiel/Servoabstimmung und Führungsvorspannungen.
• Messen Sie die Ebenheit nach starkem Auftragen; Strukturelle Erholung ist genauso wichtig wie Spindelkraft.

Wir unsererseits halten die Qualitätskontrolle vom Guss bis zur Montage streng, denn das „Hochleistungs“-Versprechen ist nur dann wahr, wenn die gesamte Steifigkeitskette konsistent ist.

Spindelleistung vs. Drehmoment: Woher die Schnittleistung kommt

Viele Käufer vergleichen nur die Spitzenleistung von kW Hochleistungs-CNC-Werkzeugmaschine , aber schweres Schneiden hängt davon ab Drehmoment bei der Drehzahl, die Sie tatsächlich verwenden . Das Schruppen von Stahl bei niedrigen bis mittleren Drehzahlen erfordert Drehmoment; Hochgeschwindigkeitsbearbeitung erfordert Kraft und Ausgewogenheit. Wenn Sie große Planfräser oder tiefe Nuten bearbeiten, fragen Sie nach der Drehmomentkurve oder zumindest nach dem Nenndrehmomentband.

Schnelle passende Anleitung

Führungsbahnen und Schleifen: Warum „sanfte Bewegung“ die Genauigkeit beeinträchtigt

Die Schnittstabilität hängt von der Bewegungsqualität ab. Selbst bei guten Servos beeinflussen die Geradheit der Führungsbahn, die Gleichmäßigkeit der Vorspannung und die Kontaktgeometrie Vibrationen und Konturfehler. Aus diesem Grund sind Anlagen wie Flachschleifmaschinen und Führungsbahnschleifmaschinen wichtig: Sie ermöglichen eine genauere Kontrolle der Gleit-/Rollschnittstelle, wo die Genauigkeit tatsächlich ausschlaggebend ist.

Häufige Symptome und was sie normalerweise bedeuten

• Wellige Oberfläche auf Flächen: Resonanz, ungleichmäßige Reibung oder unzureichende Dämpfung.
• Eckwölbungen beim Konturieren: Beschleunigungsgrenzen, Servo-Schleppfehler oder Stick-Slip.
• Größenunterschiede zwischen den Achsen: Nichtübereinstimmung der Führungsgeometrie oder Probleme bei der Ausrichtung der Kugelumlaufspindel.
• Periodische Markierungen: Steigungsfehler der Kugelumlaufspindel, Auswirkungen auf die Encoderauflösung oder mechanische Unrundheit.

In unserer Produktionslinie führen wir Schleifen und Zusammenbau im gleichen Qualitätskreislauf durch, sodass die Bewegungsfreiheit von einer Maschine zur nächsten konstant bleibt.

Dreh-Fräs-Verbundwerkstoff: Woher die wahre Effizienz kommt

Beim Dreh-Fräs-Verbund geht es nicht nur um „mehr Funktionen“. Die Effizienz ergibt sich aus der Reduzierung von Umspannvorgängen und Bezugspunktübertragungen. Jedes Mal, wenn Sie ein Teil in eine zweite Aufspannung verschieben, kommt es zu Stapelfehlern, Bearbeitungszeit und Ausschussrisiko. Bei der Verbundverarbeitung ist das Ziel Eine Aufspannung, Komplettbearbeitung – besonders wertvoll für Teile mit Koaxialität, Konzentrizität und Positionstoleranzen.

Wenn die Bearbeitung von Verbundwerkstoffen am wertvollsten ist

• Teile, die eine enge Konzentrizität zwischen gedrehtem Außen-/Innendurchmesser und gefrästen Merkmalen erfordern.
• Komponenten mit abgewinkelten Löchern oder Keilnuten, die sich auf einen Drehbezugspunkt beziehen müssen.
• High-Mix-Aufträge, bei denen die Rüstzeit die Schnittzeit dominiert.
• Dünnwandige Teile, die sich beim Lösen und erneuten Spannen verformen.

Wir investieren alle Forschungs- und Entwicklungsressourcen in die Verbundwerkstofftechnologie, denn die Iterationsgeschwindigkeit zählt: Schnellere Upgrades führen zu echten Zykluszeiteinsparungen in Ihrer Fertigung.

Spannstrategie: Der versteckte Kostentreiber

Bei vielen „Kapazitätsproblemen“ handelt es sich tatsächlich um Probleme mit der Werkstückspannung. Wenn sich ein Teil unter Last bewegt, reduzieren Sie den Vorschub, fügen Federdurchgänge hinzu oder akzeptieren Ausschuss – nichts davon taucht in den Maschinenspezifikationen auf. A Hochleistungs-CNC-Werkzeugmaschine erzielt die beste Leistung, wenn die Steifigkeit der Vorrichtungsschleife mit der Steifigkeit der Maschinenschleife übereinstimmt.

Praktische Kontrollen, bevor Sie der Maschine die Schuld geben

1. Markieren Sie das Teil und die Vorrichtung, führen Sie einen Schruppdurchgang durch und überprüfen Sie dann etwaige Verschiebungen an den Markierungen.
2. Messen Sie die Verformung des Teils nach dem Lösen; Die Verformung weist auf Probleme mit der Spannstrategie hin.
3. Überhänge reduzieren und Stützpunkte erhöhen; Die Steifigkeit skaliert stark mit der Hebelwirkung.
4. Überprüfen Sie den Kontaktbereich zwischen Backe und Vorrichtung. Kleine Kontaktflächen konzentrieren Belastung und Schlupf.

Wenn Sie mir Ihre typischen Teilezeichnungen und Zieltoleranzen mitteilen, empfehle ich normalerweise Vorrichtungskonzepte, die schwere Zerspanungen vorhersehbar und nicht „zerbrechlich“ machen.

Wärmemanagement: Warum die Genauigkeit während der Schicht schwankt

Das thermische Verhalten ist einer der am häufigsten übersehenen Faktoren bei der Schwerzerspanung. Wärme entsteht durch Spindellager, Motoren, Schnittenergie, Kühlmitteltemperatur und Umgebungsschwankungen. Das Ergebnis ist eine langsame Geometrieänderung. Entscheidend ist nicht „keine Hitze“, sondern vorhersehbare, kompensierbare Wärme .

Was Käufer fragen sollten

• Aufwärmzeit zur Stabilisierung wichtiger Abmessungen unter typischer Drehzahl/Last.
• Kühlanordnung (Spindel, Motoren, Kugelumlaufspindeln) und Kühlmitteltemperaturregelung.
• Möglichkeit zur thermischen Kompensation im CNC-System (falls zutreffend).
• Wiederholbarkeit nach Übergängen vom Leerlauf zum Schnitt (üblich in Lohnfertigern).
