Hydraulikspezifisches Dreh- und Fräszentrum für Verbundwerkstoffbearbeitung: Was es ist, wie es funktioniert und warum es die konventionelle Bearbeitung übertrifft

Was ist ein hydraulikspezifisches Dreh-Fräs-Bearbeitungszentrum für Verbundwerkstoffe?

Ein hydraulikspezifisches Dreh- und Fräsbearbeitungszentrum für Verbundwerkstoffe ist eine multifunktionale CNC-Werkzeugmaschine, die speziell dafür entwickelt wurde, die gesamte Palette an Bearbeitungsvorgängen durchzuführen, die für hydraulische Komponenten erforderlich sind – Ventilkörper, Verteilerblöcke, Zylinderrohre, Pumpengehäuse, Endkappen und Spulenbohrungen – in einer einzigen Werkstückaufspannung. Im Gegensatz zu Allzweck-CNC-Drehmaschinen oder Bearbeitungszentren, die das Drehen oder Fräsen separat durchführen, integrieren diese Verbundmaschinen einen angetriebenen Werkzeugrevolver oder eine Frässpindel mit einer Präzisionsdrehspindel auf derselben Plattform, wodurch die Neupositionierung, das Umspannen und die kumulierten Toleranzfehler zwischen Prozessen entfallen, die unvermeidbar sind, wenn hydraulische Teile zwischen eigenständigen Maschinen bewegt werden.

Bei der Bezeichnung „hydraulikspezifisch“ handelt es sich nicht nur um eine bloße Marketingbezeichnung. Es spiegelt eine bewusste Reihe von Designentscheidungen wider – Optimierung der Bohrungsgeometrie, Tieflochbohrfähigkeit, hochpräzise Bohrungsbearbeitung, mehrachsige Konturierung und starre Spannanordnungen – die den spezifischen und anspruchsvollen geometrischen Anforderungen hydraulischer Teile gerecht werden. Beispielsweise muss die Kolbenbohrung eines Hydraulikventils eine Zylindrizitätstoleranz von nur wenigen Mikrometern und eine Oberflächengüte von Ra 0,2 µm oder besser über die gesamte Tiefe aufweisen, um einen leckagefreien Betrieb mit geringer Hysterese zu gewährleisten. Ein allgemeines Dreh-Fräszentrum kann zwar technisch gesehen die erforderlichen Vorgänge ausführen, kann diese Toleranzen jedoch in der Produktion nicht konsistent einhalten, wenn bei der Konstruktion keine besondere Aufmerksamkeit auf thermische Stabilität, Spindelpräzision und Vibrationsdämpfung gelegt wird.

Der Aufstieg dieser Dreh- und Fräszentren für Verbundwerkstoffe spiegelt die umfassendere Entwicklung der Herstellung hydraulischer Komponenten hin zu höherer Komplexität, engeren Toleranzen und kürzeren Durchlaufzeiten wider. Da hydraulische Systeme bei höheren Drücken betrieben werden müssen (moderne Systeme überschreiten regelmäßig 350–450 bar), werden die geometrischen Präzisionsanforderungen an jede Bohrung, Dichtfläche und jeden Anschlusskanal entsprechend anspruchsvoller. Diese Anforderungen effizient zu erfüllen – ohne einen Arbeitsablauf mit mehreren Maschinen, der die Rüstzeit, die Handhabung von Schadensrisiken und den Aufwand für die Qualitätsprüfung vervielfacht – ist genau das Problem, das das hydraulische Dreh-Fräs-Bearbeitungszentrum lösen soll.

Kernbearbeitungsfähigkeiten, die die Plattform definieren

Das Fähigkeitsprofil von a Hydraulikspezifisches Dreh- und Fräsbearbeitungszentrum für Verbundwerkstoffe ist wesentlich umfassender als eine CNC-Drehmaschine oder ein unabhängig arbeitendes Bearbeitungszentrum. Um beurteilen zu können, ob die Maschine eine bestimmte Produktionsanforderung für hydraulische Komponenten erfüllt, ist es wichtig zu verstehen, was die Maschine leisten kann – und vor allem, was sie gleichzeitig oder in einer einzigen Aufspannung leistet.

Präzisionsdrehen und Bohren von Hydraulikbohrungen

Drehen und Innenbohren sind die grundlegenden Vorgänge für die meisten hydraulischen Komponenten. Zylinderrohre erfordern lange, gerade Bohrungen mit enger Zylindrizität und hervorragender Oberflächenbeschaffenheit, um die Dichtungsschnittstelle für Kolben bereitzustellen. Ventilkörper erfordern präzise dimensionierte und positionierte Spulenbohrungen. Auf einem hydraulikspezifischen Bearbeitungszentrum für Verbundwerkstoffe werden diese Bohrungen fertiggestellt, während das Teil in der Hauptdrehspindel gehalten wird. Dabei werden Einzeldrehwerkzeuge oder Bohrstangen verwendet, die aufgrund ihrer Vibrationsfestigkeit und Dimensionsstabilität bei den erforderlichen Tiefen-zu-Durchmesser-Verhältnissen ausgewählt wurden. Spindeldrehzahl, Vorschubgeschwindigkeit und Schnitttiefe sind so programmiert, dass das erforderliche Finish in möglichst wenigen Durchgängen erreicht wird, wodurch thermische Effekte minimiert werden, die sich bei längeren Bearbeitungssequenzen ansammeln.

Fräsen, Bohren und Querlochbearbeitung mit angetriebenen Werkzeugen

Hydraulikkomponenten erfordern ausnahmslos Anschlusskanäle – Querlöcher, Winkelbohrungen und sich kreuzende Kanäle, die interne Galerien mit externen Anschlüssen verbinden. Für diese Vorgänge muss die Hauptspindel indexiert werden (oder die C-Achse muss in einer präzisen Winkelposition gehalten werden), während ein angetriebenes Fräs- oder Bohrwerkzeug im Revolver den Querloch- oder Planfräsvorgang durchführt. Bei hydraulikspezifischen Verbundmaschinen ist die C-Achse (Spindelwinkelpositionierung) eine vollständig interpolierbare Achse und nicht nur ein Indexierungsmechanismus – sie ermöglicht spiralförmige Interpolation, Bohren außerhalb der Achse und Bearbeitung von Verbundwinkelanschlüssen, die auf einer Drehmaschine mit einfacher Spindelarretierung unmöglich wären. Typisch sind angetriebene Werkzeuggeschwindigkeiten von 6.000–12.000 U/min, ausreichend für Hartmetall-Schaftfräser und -Bohrer in den legierten Stählen, die üblicherweise in Hydraulikkomponenten verwendet werden.

Tieflochbohren für lange hydraulische Passagen

Viele Hydraulikverteiler und Ventilkörper erfordern axiale Durchgänge, die tief in die Komponente hineinragen – manchmal mit Längen-zu-Durchmesser-Verhältnissen (L/D) von mehr als 30:1. Diese tiefen Durchgänge können mit Standard-Walzenbohrern nicht gebohrt werden, ohne dass es zu Abweichungen, einer Anhäufung von Unrundheiten und einem Ausfall der Spanabfuhr kommt. Hydraulikspezifische Dreh-Fräs-Bearbeitungszentren sind häufig mit einer speziellen Tieflochbohrfunktion ausgestattet – entweder mit Kühlmittel durch die Spindel unter hohem Druck (70–150 bar sind für Tieflochbohren auf diesen Maschinen üblich), mit verlängerter Bohrstangenhalterung oder mit speziellen Tieflochbohraufsätzen, die im Revolver montiert sind. Hochdruckkühlmittel durch die Mittellinie des Werkzeugs spülen Späne kontinuierlich aus der Bohrung, verhindern das Nachschneiden von Spänen (was zu Oberflächenschäden und Bohrerbrüchen führt) und sorgen für Kühlung an der Schneidkante, wo die Temperatur andernfalls den Werkzeugverschleiß in der Tiefe beschleunigen würde.

Mehrachsiges Konturieren mit Y-Achse und B-Achse

Fortschrittliche hydraulische Dreh- und Fräsbearbeitungszentren für Verbundwerkstoffe umfassen eine Y-Achse (außermittige Fräsfunktion) und in einigen Konfigurationen eine B-Achse (neigbarer Revolver oder sekundäre Spindelschwenkung). Mit der Y-Achse können Fräs- und Bohrvorgänge außerhalb der Spindelmittellinie ausgeführt werden – entscheidend für Anschlussflächen, Nabenmerkmale, Montagepads und Abflachungen, die exzentrisch am Komponentenkörper positioniert sind. Mit der B-Achse können die Annäherungswinkel des Werkzeugs während des Bearbeitungszyklus kontinuierlich variiert werden, sodass Verbindungsschnittpunkte, Hinterschneidungen und komplexe Oberflächenkonturierungen ohne Neupositionierung des Werkstücks durchgeführt werden können. Diese zusätzlichen Achsen erweitern die Palette der in einer Aufspannung realisierbaren hydraulischen Bauteilgeometrien deutlich.

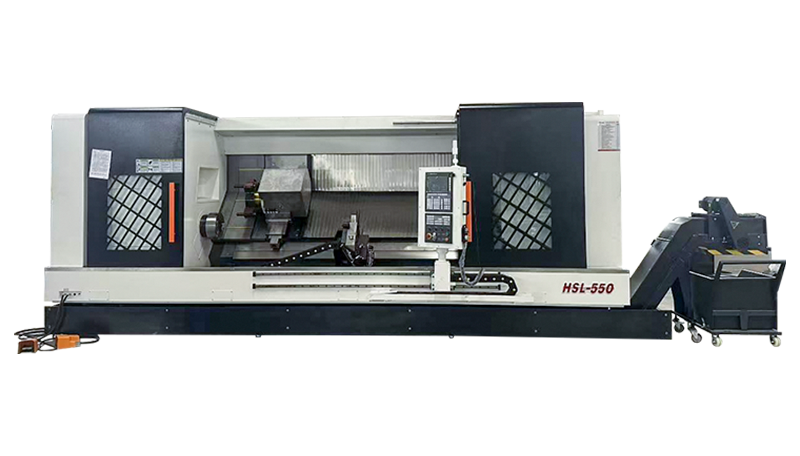

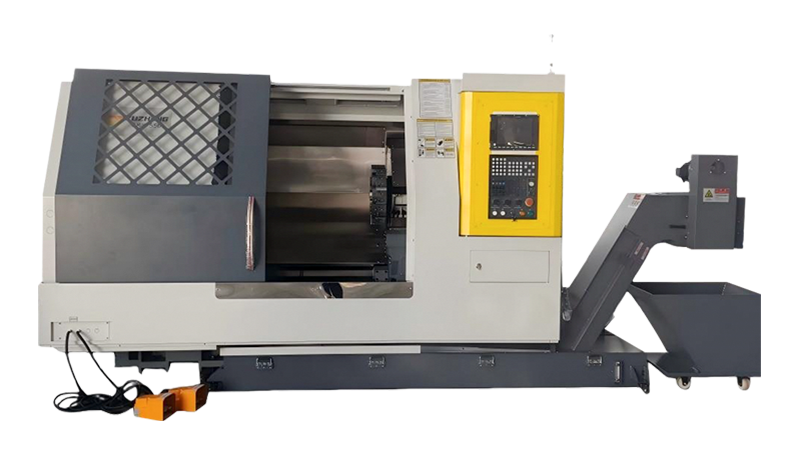

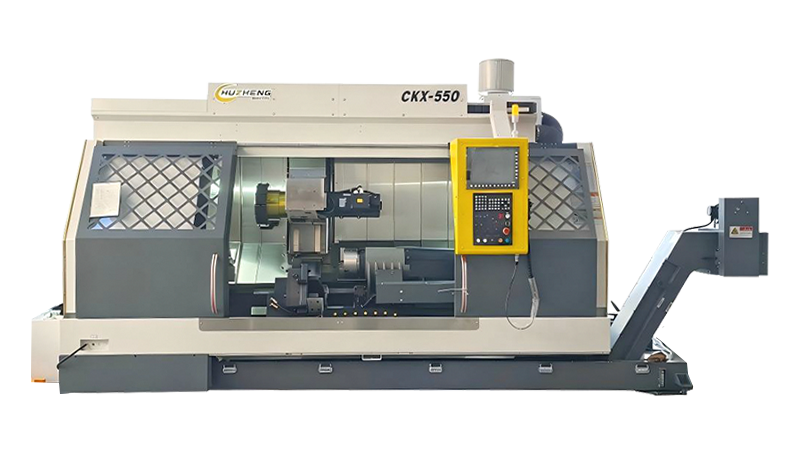

Zweite Spindel (Gegenspindel) zur Komplettbearbeitung

Viele hydraulische Bearbeitungszentren für Verbundwerkstoffe verfügen über eine Unterspindel – eine zweite unabhängig gesteuerte Drehspindel, die der Hauptspindel gegenüberliegt. Nachdem das erste Ende des Bauteils von der Hauptspindel und dem Revolver vollständig bearbeitet wurde, greift die Gegenspindel das fertige Ende des Teils, die Hauptspindel wird freigegeben und der Revolver rastet wieder ein, um das zweite Ende des Bauteils zu bearbeiten. Diese „Done-in-one“-Fähigkeit bedeutet, dass selbst hydraulische Komponenten, die an beiden axialen Enden bearbeitet werden müssen – wie Zylinderköpfe, Endkappen und Flanschventilkörper – vollständig bearbeitet werden können, ohne dass manuelles Umspannen, manuelle Handhabung oder Übergabe an eine zweite Maschine erforderlich ist.

Warum hydraulische Komponenten die Bearbeitung von Verbundwerkstoffen gegenüber herkömmlichen Methoden erfordern

Die geometrische Komplexität und die Präzisionsanforderungen hydraulischer Komponenten führen bei der Bearbeitung in konventionellen Arbeitsabläufen mit separaten Prozessen zu spezifischen Problemen – Probleme, die Verbundwerkstoffbearbeitungszentren in einzigartiger Weise lösen können. Das konkrete Verständnis dieser Probleme macht die Argumente für die Verbundwerkstoffbearbeitung weitaus überzeugender als abstrakte Effizienzargumente.

Kumulierter Positionsfehler aus mehreren Setups

Ein hydraulischer Ventilkörper, der auf getrennten Dreh- und Bearbeitungszentren bearbeitet wurde, muss mindestens zweimal umgespannt werden – einmal auf der Drehmaschine und einmal auf dem VMC. Jedes erneute Einspannen führt zu einem Positionsfehler: Das Spannfutter oder die Vorrichtung hält das Teil nicht genau an der gleichen Stelle und Ausrichtung wie bei der vorherigen Einrichtung. Diese Fehler sind kumulativ. Wenn jede Aufspannung eine Positionsunsicherheit von ±0,02 mm mit sich bringt, weist ein Prozess mit zwei Aufspannungen einen möglichen akkumulierten Fehler von ±0,04 mm auf, bevor Bearbeitungstoleranzen angewendet werden. Bei einer Spulenbohrung, die mit den äußeren Merkmalen innerhalb einer Gesamtabweichung von 0,01 mm konzentrisch sein muss, stellt dieser kumulierte Fehler kein Produktionsrisiko dar – es handelt sich um einen garantierten Ausschussmechanismus. Bei der Verbundbearbeitung entfällt die Neupositionierung zwischen den Aufspannungen vollständig, da alle Merkmale relativ zu einem einzigen Bezugspunkt gehalten werden, der zu Beginn des Bearbeitungszyklus festgelegt wurde.

Wärmewachstum und Dimensionsdrift in Arbeitsabläufen mit mehreren Maschinen

Teile, die zwischen Maschinen bewegt werden, bewegen sich durch die Werkstattumgebung und verändern dabei die Temperatur. Ein hydraulisches Zylinderrohr aus Stahl hat sich bei 35 °C (warm vom Drehvorgang) im Verhältnis zu seiner Abmessung bei Raumtemperatur ausgedehnt. Wenn das Teil erneut bei 20 °C auf die VMC gespannt und auf Maß gebohrt wird, weicht der an der Maschine gemessene Bohrungsdurchmesser geringfügig von dem Bohrungsdurchmesser ab, der gemessen wird, nachdem sich das Teil vollständig auf Raumtemperatur eingestellt hat. Bei Hydraulikbohrungen mit engen Toleranzen ist diese thermische Instabilität in Arbeitsabläufen mit mehreren Maschinen eine anhaltende Quelle von Dimensionsstreuungen, die entweder langsame, temperaturstabilisierte Produktionsmethoden oder eine statistische Prozesskontrolle erfordern, die eine höhere Ausschuss- und Nacharbeitsrate in Kauf nimmt. Verbundwerkstoff-Bearbeitungszentren mit integrierten Wärmekompensationssystemen begegnen diesem Problem, indem sie während des gesamten Bearbeitungszyklus ein konstantes thermisches Gleichgewicht aufrechterhalten.

Durchlaufzeit, WIP und Handhabungsschäden in der sequentiellen Verarbeitung

In einem herkömmlichen Arbeitsablauf mit mehreren Maschinen stehen Hydraulikkomponenten zwischen den einzelnen Arbeitsgängen in einer Warteschlange – sie warten darauf, dass die Drehmaschine frei wird, dann warten sie auf das Bearbeitungszentrum und dann auf die Inspektion. Diese Work-in-Progress-Zeit (WIP) verlängert die Fertigungsdurchlaufzeiten erheblich und verwandelt oft ein paar Stunden tatsächlicher Schnittzeit in Tage oder Wochen verstrichener Produktionszeit. Bei jedem Handhabungsereignis besteht auch die Möglichkeit einer Oberflächenbeschädigung von Präzisionsbohrungen, einer Beschädigung des Gewindes oder der Entstehung von Graten an den Dichtflächen. Die Verbundwerkstoffbearbeitung komprimiert den gesamten Arbeitsablauf in einem einzigen Maschinenzyklus, wodurch Warteschlangen zwischen den Arbeitsgängen entfallen, der WIP-Bestand reduziert und die Zeit vom Rohmaterial bis zur fertigen Hydraulikkomponente drastisch verkürzt wird.

Technische Spezifikationen, die für die Bearbeitung hydraulischer Komponenten wichtig sind

Bei der Bewertung eines hydraulikspezifischen Dreh- und Fräsbearbeitungszentrums für Verbundwerkstoffe bestimmen mehrere technische Spezifikationen direkt, ob die Maschine die geometrischen, Oberflächenbeschaffenheits- und Produktivitätsanforderungen der hydraulischen Komponentenproduktion erfüllt. Hierbei handelt es sich nicht um allgemeine Werkzeugmaschinenspezifikationen, sondern um die spezifischen Anforderungen hydraulischer Teilegeometrien.

Thermische Kompensationssysteme

Die thermische Verschiebung – die Maßänderung in der Maschinenstruktur, die durch die beim Schneiden, bei der Spindeldrehung und beim Betrieb des Hydrauliksystems erzeugte Wärme verursacht wird – ist eine der bedeutendsten Ursachen für Maßfehler bei der Präzisionsbearbeitung. Hydraulikspezifische Dreh- und Fräsbearbeitungszentren für Verbundwerkstoffe, die für Bohrungen mit engen Toleranzen vorgesehen sind, müssen thermische Effekte systematisch berücksichtigen. Führende Maschinenbauer verwenden eine Kombination aus symmetrischen Säulen- und Bettstrukturen (damit das thermische Wachstum geometrisch vorhersehbar und nicht zufällig ist), Temperatursensoren an kritischen Strukturpunkten, die einen Echtzeit-Kompensationsalgorithmus in die CNC-Steuerung einspeisen, und Zwangskühlung der Haupt- und Nebenspindellager, der Kugelumlaufmuttergehäuse und der Linearführungen. Ohne wirksame thermische Kompensation ist eine Maßabweichung von 5–15 µm pro Betriebsstunde typisch – genug, um eine Präzisionsspulenbohrung während eines langen Produktionslaufs aus der Toleranz zu bringen.

Hydraulikkomponenten, die sich am besten für die Dreh-Fräsbearbeitung von Verbundwerkstoffen eignen

Während nahezu jedes rotierende oder prismatische hydraulische Bauteil bis zu einem gewissen Grad von der Verbundbearbeitung profitiert, stellen bestimmte Komponentenfamilien die Anwendungen mit dem höchsten Wert dar, bei denen die Produktivitäts- und Qualitätsvorteile des hydraulikspezifischen Dreh-Fräs-Bearbeitungszentrums am deutlichsten zum Tragen kommen.

Hydraulikzylinderfässer

Zylinderrohre sind die Quintessenz der Verbundwerkstoffbearbeitungsanwendung. Das Außenprofil – gedrehter Außendurchmesser, Flansche und Anschlussvorsprünge – muss konzentrisch zur Innenbohrung sein, um eine gleichmäßige Wandstärke und strukturelle Integrität bei Betriebsdruck zu gewährleisten. Die Bohrung selbst erfordert eine Oberflächengüte von Ra 0,4 µm oder besser (oft anschließend auf Ra 0,1–0,2 µm gehont), eine genaue Zylindrizität über die gesamte Bohrungslänge sowie korrekt positionierte und dimensionierte Anschlussöffnungen. Gewindeformen an beiden Enden und Bearbeitung der Außenanschlüsse gehören zur Standardausstattung. Alle diese Vorgänge werden in einer einzigen Aufspannung auf einem hydraulikspezifischen Dreh-Fräszentrum durchgeführt, wobei das zweite Ende durch die Gegenspindel vervollständigt wird, wodurch ein vollständig fertiggestelltes Zylinderrohr entsteht, das ohne Zwischenhandhabung oder Umspannen für das Endhonen bereit ist.

Ventilkörper und Spulengehäuse

Wegeventilkörper enthalten mehrere Steuerkolbenbohrungen, Querdurchgänge, Steuerdurchgänge, Ablassdurchgänge und äußere Anschlussflächen – alle müssen genau dimensioniert und relativ zueinander angeordnet sein, um einen korrekten Ventilbetrieb und keine interne Leckage bei Nenndruck zu gewährleisten. Die Toleranz des Spulenbohrungsdurchmessers beträgt typischerweise H6 oder H7 (einige Mikrometer über dem Nennwert), wobei die Zylindrizität auf 3–5 µm und die Oberflächengüte auf Ra 0,2–0,4 µm eingestellt wird. Das hydraulikspezifische Bearbeitungszentrum für Verbundwerkstoffe erzeugt diese Bohrungen aus dem Vollen auf der Drehspindel und schaltet dann die C-Achse weiter, um alle Querlöcher, Anschlussflächen, Pilotdurchgänge und Identifikationsmarkierungen in derselben Einstellung zu bohren und zu fräsen – und stellt so sicher, dass jeder Durchgang seine vorgesehene Bohrung genau an der angegebenen Stelle und im angegebenen Winkel schneidet.

Hydraulikpumpen- und Motorgehäuse

Kolbenpumpen- und Motorgehäuse erfordern Präzisionsbohrungen für die Lauffläche des Zylinderblocks, die Dichtflächen der Anschlussplatte, die Wellenlagerbohrungen und die Befestigungselemente der Steuerplatte. Die Konzentrizität der Wellenlagerbohrung zur Zylinderblockbohrung ist entscheidend – eine Fehlausrichtung führt zu ungleichmäßiger Kolbenbelastung, erhöhter Reibung und vorzeitigem Verschleiß. Auf einem hydraulikspezifischen Dreh-Fräszentrum werden die Lagerbohrung und die Zylinderblockbohrung im gleichen Spindelbezugspunkt bearbeitet, sodass die Konzentrizität eine Funktion der Maschinenspindelgenauigkeit und nicht ein Toleranzstapel aus zwei separaten Einstellungen ist. Das Fräsen von nierenförmigen Anschlussöffnungen, Steuerlöchern, Abflusskanälen und Befestigungsschraubenmustern wird im selben Zyklus von angetriebenen Werkzeugen durchgeführt.

Verteilerblöcke und integrierte Schaltkreiskomponenten

Hydraulikverteilerblöcke – rechteckige oder zylindrische Körper mit mehreren Ventilhohlräumen, Verbindungskanälen und Anschlussöffnungen – stellen eine der komplexesten Bearbeitungsherausforderungen in der Hydraulik mit mehreren Arbeitsgängen dar. Wenn der Verteiler eine rotierende oder nahezu rotierende Form hat (zylindrische Verteiler, runde Verteiler), bietet das hydraulikspezifische Dreh-Fräszentrum erhebliche Vorteile gegenüber einem herkömmlichen 5-Achsen-Bearbeitungszentrumsansatz, da die rotierende Drehspindel zum effizienten Schruppen und Schlichten der Außendurchmessermerkmale verwendet wird, bevor angetriebene Werkzeuge das Anschlusshohlraum- und Kanalnetz fertigstellen. Für prismatischere Verteiler umfassen einige Konfigurationen von zusammengesetzten Bearbeitungszentren einen B-Achsen-Revolver oder eine sekundäre Frässpindel, die sich dem Teil aus mehreren Richtungen nähert und so das vollständige Anschlussnetzwerk vervollständigt, ohne das Werkstück neu zu positionieren.

Werkzeugsysteme und Werkstückhalterungen für die hydraulische Teilebearbeitung

Die Leistung eines hydraulischen Dreh-Fräs-Bearbeitungszentrums für Verbundwerkstoffe ist nur so gut wie die damit verwendeten Werkzeug- und Werkstückhaltesysteme. Bei der Bearbeitung hydraulischer Komponenten wird die Werkzeugauswahl durch die Kombination aus hohen Präzisionsanforderungen, schwierigen Materialien und der Notwendigkeit einer Prozesszuverlässigkeit über lange Produktionsläufe bestimmt.

Bohrstangen und Anti-Vibrations-Werkzeughalter

Das Innenbohren hydraulischer Spulenbohrungen und Zylinderbohrungen bei hohen Tiefen-zu-Durchmesser-Verhältnissen stellt eine anspruchsvolle Umgebung für die Bohrstangenleistung dar. Lange, schlanke Bohrstangen sind anfällig für Rattern – selbsterregte Vibrationen, die statt der für die hydraulische Abdichtung erforderlichen glatten Bohrungsoberfläche eine charakteristische Wellenoberfläche erzeugen. Auf hydraulikspezifischen Bearbeitungszentren für Verbundwerkstoffe werden Bohrstangen mit Schaft aus Wolframkarbid (die die dreifache Steifigkeit von Stahl aufweisen) für Bohrungen bis zu einer Tiefe von etwa dem Sechsfachen des Durchmessers verwendet. Bei tieferen Bohrungen ermöglichen aktiv vibrationsdämpfende Bohrstangen mit abgestimmten Massendämpfern im Schaft – unter Verwendung einer viskos gedämpften Trägheitsmasse, die Vibrationsenergie bei der Eigenfrequenz des Werkzeugs absorbiert – präzises Bohren bei L/D-Verhältnissen von 10:1 oder mehr ohne Rattern.

Präzisionsfuttersysteme und Spannzangenfutter

Die Genauigkeit der Werkstückspannung bestimmt direkt die Konzentrizität und den Rundlauf der Bohrung. Für die hydraulische Bauteilbearbeitung sind hydraulische oder pneumatische Kraftspannfutter mit gehärteten, auf den jeweiligen Bauteildurchmesser geschliffenen Präzisionsbacken Standard an der Hauptspindel hydraulikspezifischer Verbundmaschinen. Backenschleifen (Schleifen der Spannbacken vor Ort, während sie mit dem Betriebsspanndruck im Spannfutter eingespannt sind) eliminiert die inhärente Unrundheit der Standard-Spannbacken und reduziert die Gesamtunrundheit der gehaltenen Werkstücke auf 0,005 mm oder weniger. Für kleinere Komponenten wie Spulen werden Spannzangenfutter mit einem Rundlauffehler von 0,003 mm oder besser bevorzugt, da sie im Vergleich zu Backenfuttern mit diesen kleineren Durchmessern eine bessere Spanngenauigkeit und Konzentrizität bieten.

Angetriebene Werkzeughalter und VDI/BMT-Revolversysteme

Die Genauigkeit der angetriebenen Werkzeuge, die zum Querlochbohren und Kanalfräsen in Hydraulikkomponenten verwendet werden, hängt im Wesentlichen von der Revolverschnittstelle und der Qualität des angetriebenen Werkzeughalters ab. Moderne hydraulische Bearbeitungszentren für Verbundwerkstoffe verwenden entweder VDI- (Verein Deutscher Ingenieure) oder BMT-Werkzeugmontageschnittstellen (Base Mount Turret). Angetriebene Werkzeughalter im BMT-Stil bieten eine höhere Steifigkeit und geringere Unrundheit als VDI-Äquivalente, da der Werkzeughalterflansch direkt auf der Revolverfläche und nicht in einer konischen Bohrung sitzt – ein bedeutender Vorteil beim Bohren präziser Querlöcher in hartem Ventilstahl mit Hartmetallbohrern mit kleinem Durchmesser, bei denen Bohrerunrundheit direkt zu Lochpositionsfehlern und Bohrerbrüchen führt.

CNC-Steuerungsfunktionen, die für hydraulische Komponentenprogramme unerlässlich sind

Die CNC-Steuerung eines hydraulikspezifischen Dreh- und Fräsbearbeitungszentrums für Verbundwerkstoffe muss eine Programmierkomplexität bewältigen, die weit über eine standardmäßige zweiachsige CNC-Drehmaschine hinausgeht. Mehrachsinterpolation, Subspindelsynchronisation und prozessbegleitende Messroutinen gehören zu den Standardanforderungen für hydraulische Teileprogramme.

• Simultane Mehrachsinterpolation: Die Möglichkeit, die X-, Z-, Y-, C- und B-Achsen gleichzeitig in einem einzigen Bearbeitungsblock zu interpolieren, ermöglicht die Bearbeitung komplexer Anschlussgeometrien, Verbundwinkelbohrungen und konturierter Oberflächen in einem einzigen kontinuierlichen Werkzeugweg und nicht in einer Folge annähernder linearer Bewegungen. Diese Fähigkeit ist für Anschlusskreuzungen mit zusammengesetzten Winkeln in Ventilkörpern von entscheidender Bedeutung, bei denen die Anschlussdurchgänge in bestimmten Winkeln in mehreren Ebenen aufeinandertreffen müssen.
• Teiletransfer und Gegenspindelsynchronisation: Beim Übertragen eines Werkstücks von der Hauptspindel auf die Gegenspindel muss die Steuerung vor dem Greifen beide Spindelgeschwindigkeiten und -positionen präzise synchronisieren. Anschließend muss das Lösen des Hauptspannfutters mit dem Einrücken des Nebenspindelfutters koordiniert werden, um ein Herunterfallen oder Verziehen des Werkstücks zu vermeiden. Moderne CNC-Steuerungen führen diesen Transfer automatisch anhand einer programmierten G-Code-Sequenz aus und halten die Spindelgeschwindigkeit und Phasenausrichtung während des Transfervorgangs auf Bruchteile eines Grads genau.
• In-Prozess-Messung und adaptive Steuerung: Viele hydraulische Bearbeitungszentren für Verbundwerkstoffe sind mit taktilen Messsystemen ausgestattet, die kritische Bohrungsdurchmesser, Unrundheit und Merkmalspositionen zwischen Bearbeitungsvorgängen innerhalb desselben Programmzyklus messen. Die CNC-Steuerung vergleicht die gemessenen Abmessungen mit den Nennwerten und passt die Werkzeugversätze automatisch an, um Werkzeugverschleiß oder thermische Drift auszugleichen. So bleiben die Bohrungsdurchmesser auch bei langen Produktionsläufen innerhalb der Toleranz, ohne dass ein Bediener eingreifen oder eine Sortierung nach der Bearbeitung durchführen muss.
• Ausführung der thermischen Kompensation: Die CNC liest Temperatursensoreingaben von strukturellen Überwachungspunkten und wendet auf der Steuerungsebene Achspositionskorrekturen an – die normalerweise alle paar Minuten aktualisiert werden –, um die Dimensionseffekte des thermischen Wachstums der Maschine zu kompensieren. Bei hydraulischen Bohrungstoleranzen im Bereich von ±0,005 mm kann dieser aktive Ausgleich den Unterschied zwischen einem leistungsfähigen, stabilen Prozess und einem Prozess ausmachen, der eine ständige manuelle Anpassung erfordert, um innerhalb der Toleranz zu bleiben.
• Konversationsprogrammierung für hydraulische Funktionen: Einige Maschinenbauer bieten anwendungsspezifische Dialogprogrammierungsmodule für hydraulische Komponentenfunktionen an – Zyklen zur Endbearbeitung von Spulenbohrungen, Querlochbohrmuster, Zyklen zum Fräsen von Anschlussgewinden –, die es Bedienern ermöglichen, die Merkmalsparameter (Durchmesser, Tiefe, Position, Gewindeform) in einfachen Dialogmenüs zu definieren, anstatt rohen G-Code zu schreiben. Diese Module reduzieren die Programmierzeit und Programmierfehler für Standard-Hydraulikteilefamilien erheblich.

Bewertung und Auswahl eines hydraulikspezifischen Dreh-Fräs-Bearbeitungszentrums

Die Investition in ein hydraulisches Dreh-Fräs-Bearbeitungszentrum für Verbundwerkstoffe ist eine erhebliche Kapitalbindung. Um die richtige Auswahl zu treffen, müssen Sie über die Spezifikationen in Broschüren hinausgehen und einen disziplinierten Bewertungsprozess durchführen, der die Maschinenleistung an die Produktionsanforderungen anpasst.

Definieren Sie zunächst Ihr Komponentensortiment

Bevor Sie sich an Maschinenbauer wenden, charakterisieren Sie gründlich die hydraulischen Komponentenfamilien, die Sie bearbeiten möchten: maximale und minimale Bohrungsdurchmesser, maximale Teilelänge und -gewicht, die L/D-Verhältnisse kritischer Bohrungen, die Winkelkomplexität der Anschlussmuster, Materialspezifikationen (Sphäroguss, Kohlenstoffstahl, legierter Stahl, Edelstahl), Anforderungen an die Oberflächengüte von Dichtungsbohrungen und Produktionsmengen. Diese Daten definieren die nicht verhandelbaren Mindestspezifikationen für jeden wichtigen Maschinenparameter – Spindelbohrungsgröße, Y-Achsen-Verfahrweg, Geschwindigkeit des angetriebenen Werkzeugs, Kühlmitteldruck – und verhindern den Kauf einer Maschine, die Ihr geplantes Komponentenspektrum tatsächlich nicht verarbeiten kann.

Fordern Sie einen Schneidtest für Ihre tatsächlichen Teile an

Der einzige zuverlässige Weg, um zu überprüfen, ob ein bestimmtes hydraulisches Bearbeitungszentrum für Verbundwerkstoffe Ihre Toleranzanforderungen in der Produktion erfüllt, besteht darin, einen Schneidtest mit Ihrem tatsächlichen Komponentenmaterial und Ihrer tatsächlichen Komponentengeometrie auf der Kandidatenmaschine durchzuführen. Renommierte Maschinenbauer ermöglichen Schneidtests in ihren Demonstrationszentren. Bringen Sie Ihre eigenen Schneidwerkzeuge und Einsätze mit, wenn Sie bestimmte Werkzeugeinstellungen festgelegt haben, oder überlassen Sie die Auswahl der Werkzeuge dem Maschinenbauer – messen Sie jedoch nach dem Testzyklus jedes kritische Maß selbst mit kalibrierten Messgeräten. Konzentrieren Sie sich insbesondere auf die Zylindrizität der Bohrung über die gesamte Tiefe, die Konzentrizität der Bohrung zu externen Referenzmerkmalen, die Genauigkeit der Querbohrungsposition und die Oberflächenbeschaffenheit der Spulenbohrungsdurchmesser.

Bewerten Sie die Erfahrung des Bauunternehmers in der Hydraulikbranche

Nicht alle Hersteller von Dreh-Fräsmaschinen verfügen über gleichwertige Erfahrung in der Bearbeitung hydraulischer Komponenten. Suchen Sie gezielt nach Herstellern, die Referenzkundeninstallationen in der Produktion von Hydraulikkomponenten bereitstellen können, nach Anwendungsingenieuren, die die spezifischen Toleranz- und Oberflächenanforderungen an hydraulische Dichtungsschnittstellen verstehen, und nach einer Support-Infrastruktur nach dem Verkauf, die in der Lage ist, schnell auf Prozessprobleme zu reagieren. Anwendungsunterstützung – Hilfe bei der Entwicklung der optimalen Werkzeugstrategie, Schnittparameter und Programmstruktur für Ihre spezifischen Hydraulikteile – ist oft genauso wertvoll wie die Maschine selbst, um einen schnellen Anstieg zu einer stabilen Produktion zu erreichen.

Gesamtbetriebskosten über den Kaufpreis hinaus

Der Kaufpreis eines hydraulikspezifischen Dreh-Fräs-Bearbeitungszentrums für Verbundwerkstoffe ist nur ein Teil der Gesamtbetriebskosten. Berücksichtigen Sie Werkzeuginvestitionen für die Ersteinrichtung der Werkzeuge, Späneförderer und Kühlmittelfiltersysteme, die für die zu bearbeitenden Materialien dimensioniert sind, Programmierzeit für die Entwicklung und Validierung der Erstprogramme für jede Teilefamilie, vorbeugende Wartungskosten und Ersatzteile sowie den Produktivitätswert einer verkürzten Rüstzeit, eines reduzierten WIP und einer eliminierten Handhabung zwischen Maschinen. Wenn diese Faktoren berücksichtigt werden, sind die wirtschaftlichen Argumente für ein gut spezifiziertes Bearbeitungszentrum für Verbundwerkstoffe im Vergleich zu einem herkömmlichen Arbeitsablauf mit mehreren Maschinen in der Regel überzeugend – insbesondere für hydraulische Komponenten, die mehr als zwei separate Aufspannungen auf herkömmlichen Geräten erfordern.

Das hydraulikspezifische Dreh- und Fräsbearbeitungszentrum für Verbundwerkstoffe stellt einen grundlegenden Wandel in der Art und Weise dar, wie anspruchsvolle Hydraulikkomponenten hergestellt werden. Es komprimiert Arbeitsabläufe mit mehreren Maschinen in Zyklen mit nur einem Setup, eliminiert akkumulierte Positionsfehler und ermöglicht die Oberflächengüte und Maßgenauigkeit, die Hochdruckhydrauliksysteme erfordern. Für jeden Hersteller, der Hydraulikkomponenten in großen Mengen mit engen Toleranzanforderungen herstellt, ist diese Werkzeugmaschinenklasse kein Luxus-Upgrade, sondern eine praktische Notwendigkeit, um in einem Markt, der weiterhin bessere Leistung von jeder Komponente im Hydraulikkreislauf verlangt, hinsichtlich Qualität, Lieferzeit und Kosten zu konkurrieren.
